석정반 규격은 크기와 평면도 등급으로 분류된다.





석정반은 일반적으로 300*300 에서 5미터가 넘는 정반까지도 제작됩니다. 많은 분들이 정밀정반의 규격을 모르는 경우가 많이 몇가지 규격에 대하여 알아봅니다.



정밀정반에는 보통 석정반이나 주철정반을 말합니다. KS 규격이나 ISO규격에도 2가지로 분류됩니다. 이는 소재에 따른 분류입니다. 석정반이나 주철정반 모두 평면도에 대한 규격은 같습니다. 형상공차인 평면도는 한면에 대한 공차로서 크기에 따라 다릅니다. 많은 엔지니어들이 평면도 개념을 잘 이해하지 못하고 설계함으로서 말도 안되는 공차를 주는 경우도 많습니다. 전에 L기업에서 설계한 도면에는 4미터가 넘는 제품에 평면도와 평행도를 3마이크로미터 이내로 주었는데, 이는 과연 생산 가능할까요? 말도 안되는 공차인데도 그렇게 설계를 하곤합니다. 가공 - 공차 - 가격 등의 관계를 이해하고 설계하는 엔지니어가 현실에 대응이 빠르지 않을까 봅니다.



정반의 크기에 따라 공차를 상이하게 적용해야 하는데, 아마도 개념을 잡지 못하거나 알지 못해서, 그런 오류를 범하는 것이 아닌가 싶습니다. 이 글을 읽으셨다면 그런 실수는 없기를 바랍니다.

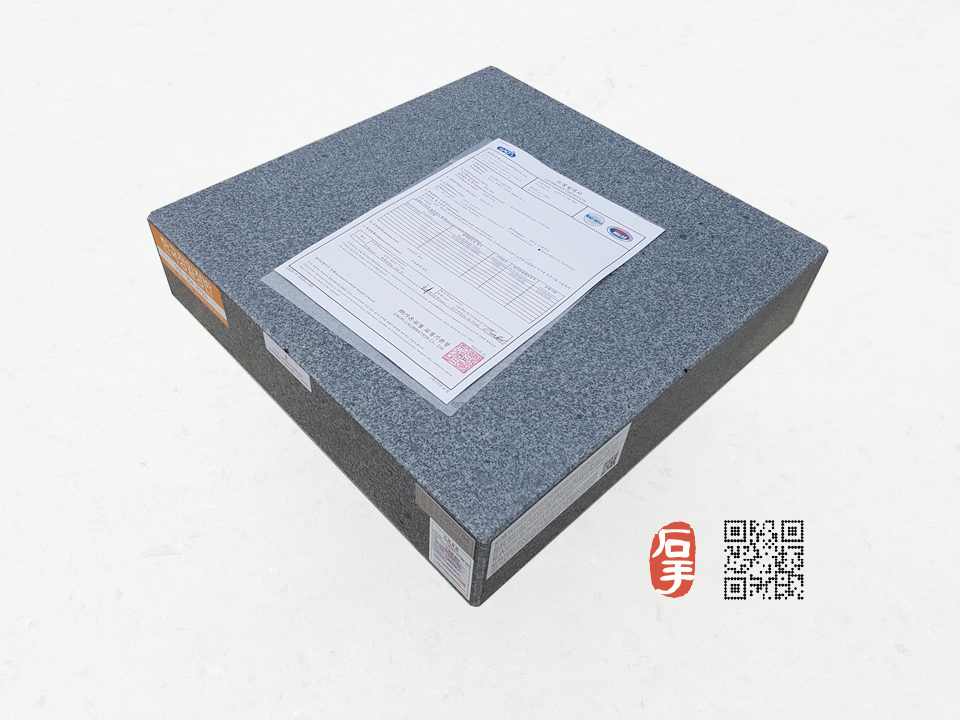

정밀정반의 등급은 규격에는 0급까지 있으나, 같은 계산법을 이용하여 00급 까지도 요즘에는 사용합니다. 한국정반에서 공인검교정하는 경우 평면도 기준은 0급 규격에 맞추어 검교정 됩니다.









1급의 평면도 규격의 반이 0급이고, 0급의 반이 00급이 됩니다. 예를 들어서 300*300 정반의 경우 1급은 평면도가 7마이크로미터이내이고, 0급은 4마이크로미터, 00급은 약 2마이크로미터 이내입니다.



석정반의 등급은 1급이 낮고 0급, 00급이 높아집니다. 높아질 수록 더 정밀한 정반입니다. 현장에서 조립용이나 기타 검사용정반은 1급을 주로 사용하고, 측정실에서 측정용인 경우 0급을 사용합니다. 00급은 좀더 정밀한 측정이나 교정용정반으로 사용합니다. 일반적으로 0급정반을 구매하시면 무난하게 거의 모든 작업이 가능합니다.

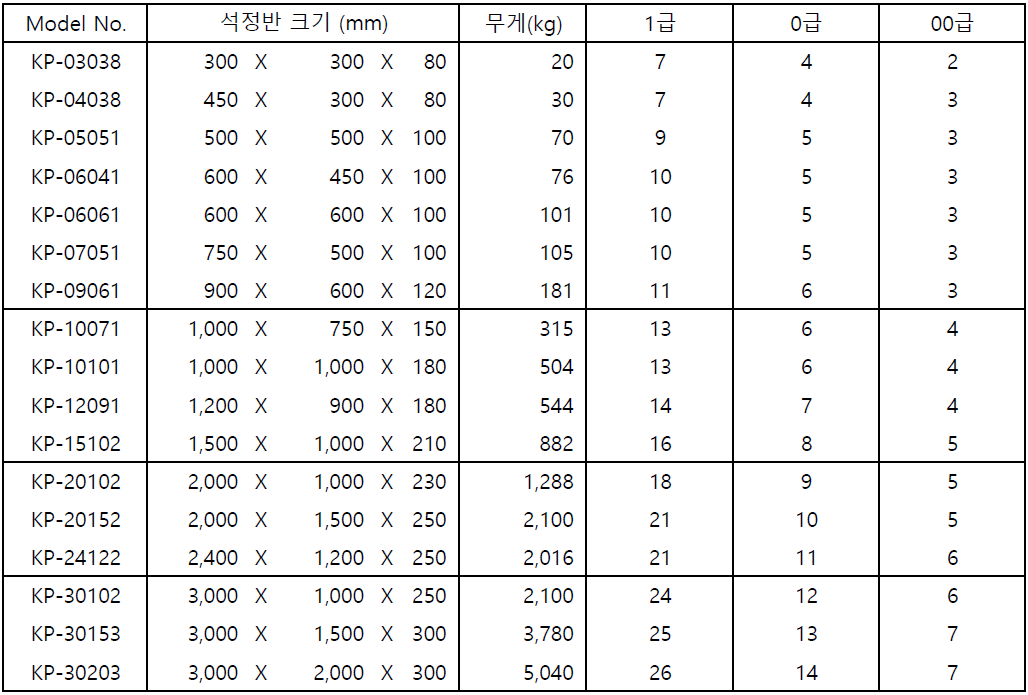

아래 표는 정밀정반 크기별로 나타낸 각 등급의 평면도 규격입니다. 무게는 한국정반에서 생산하는 국내산 석정반 기준으로, 중국산과는 차이가 있으니 주의바랍니다.

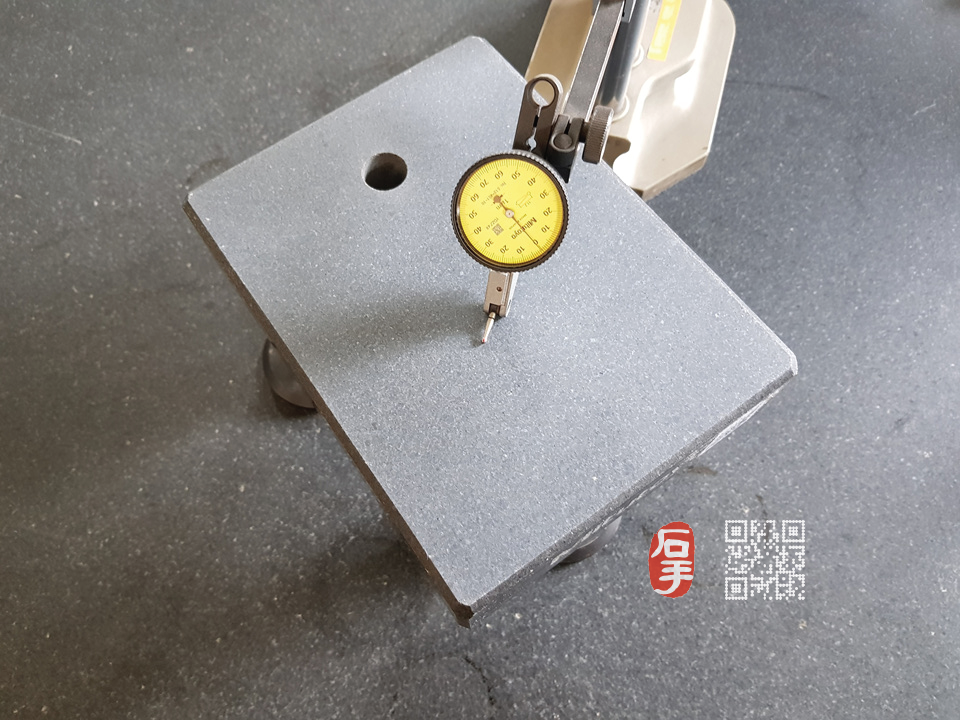

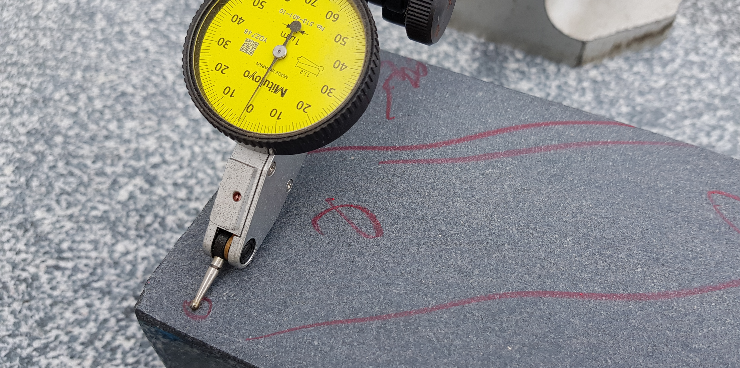

다음은 미쓰토요 컴퍼레이터스탠드 석정반 연마수리 후 평면도 검사하는 사진입니다. 사진속의 석정반은 200*150*50 입니다. 미쓰토요 카달로그에 기재된 평면도 규격은 3미크론입니다.





보통 콤퍼레이터스탠드(게이지스탠드)에 사용되는 석정반은 크기가 작은 편으로 보통 200*150, 250*200 정도의 석정반이 사용됩니다. 한국정반에서 평면도는 2마이크로미터 이내의 공차로 제작됩니다. 한국정반에서 연마수리시에도 이 수준의 정도를 유지하도록 하고 있습니다.



https://blog.naver.com/ezcmm/223397762943

미쓰토요 다이알콤퍼레이터스탠드 석정반 연마수리

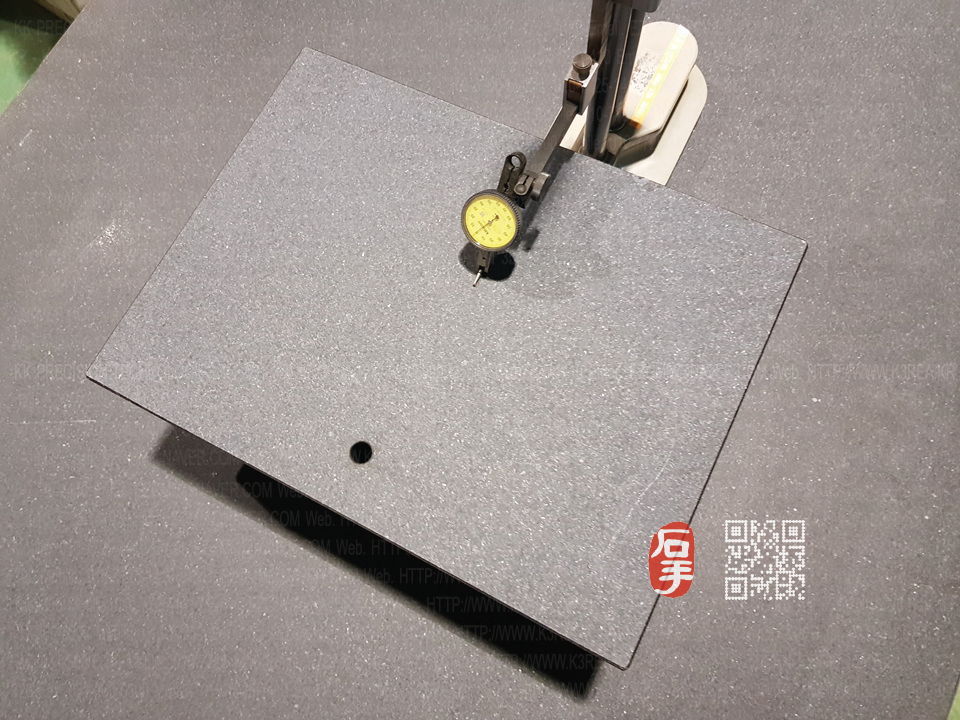

다음은 니콘 디지마이크로 스탠드 베이스 석정반의 연마 수리 후 평면도 검사하는 사진입니다. 석정반 크기는 400*300 으로 고객사 요청한 평면도 사양은 2마이크로미터입니다. 정밀정반 등급으로는 00급입니다.





https://blog.naver.com/ezcmm/223332678741

NIKON DIGMICRO STAND MS-4G 석정반 연마가공









이상으로 정밀 석정반 평면도 규격에 대하여 알아보았습니다. 규격을 보시고 필요한 사양으로 구매하여 사용바랍니다. 잘 모르시면 한국정반 010.7725.1410 으로 문의하여 주시면 상담가능합니다.







요즘에는 국내나 유럽, 미국, 일본 3차원측정기 업체들이 중국에서 석정반을 주문제작하여 있습니다. 미쓰토요 제품의 경우 15여년전에 석정반 견적의뢰를 받은적이 있습니다. 도면을 보내 주었는데 삼차원측정기 베이스 석정반의 경우 평면도는 0.03 mm 이내였습니다. 다만, 에어베어링 가이드 부분의 진직도와 평행도는 수미크론 이내로 구분하여 공차를 표시해 두었습니다. 핵사곤에 다니는 전동료에게 삼차원측정기 석정반은 정도가 안나온다고 말하더군요. 저는 이미 알고 있었지만 그 동료는 3차원측정기에 사용하는 석정반이 정도가 높다고 생각하고 있었기에 의외인 듯 여기더군요.



간혹 인터넷 카페에 가보면 반도체 검사장비에 사용한 석정반이라 정도가 높다는 말을 합니다. 그 말이 맞을수도 틀릴 수도 있습니다. 그러나 보통 일반석정반에 비하여 정도는 떨어지는 것을 많이 볼 수 있습니다. 장비에 사용하는 석정반은 주문형제품으로 필요한 곳에 필요한 만큼의 정밀도를 요하는 사양으로 제작됩니다. 주문형석정반은 일반적으로 생산되는 표준정반의 석정반처럼 표준규격으로 생산되지 않습니다.
